Cáp mạng cat6, Cat6A và cat5, cat5e là gì?

Chắc sẽ có nhiều bạn đang muốn tìm hiểu thế nào là cáp mạng cat5, cat5evà thế nào là cáp mạng cat6. Loại cáp UTP, FTP, SFTP khác nhau như nào và cấu tạo như nào. Mời các bạn cùng xem nhé

Cáp cat6 là gì ?:

So với 2 loại cáp Cat5 và Cat5e, Category 6 là loại cao cấp hơn và cung cấp hiệu suất tốt hơn. Cũng giống như Cat. 5 và Cat. 5e, Category 6 được làm từ bốn đôi dây đồng và mỗi đôi dây được xoắn với nhau; nhưng khả năng của nó vượt xa các loại cáp khác vì sự khác biệt về cấu trúc: lõi chữ thập (cross filler) dọc theo chiều dài dây. Nhờ có lõi chữ thập mà 4 cặp dây được cô lập hoàn toàn; điều này làm giảm nhiễu chéo (cross-talk) và cho phép truyền dữ liệu tốt hơn. Ngoài ra, Cat. 6 có băng thông 250 MHz hơn gấp đôi so với Cat. 5e (100 MHz) và có thể hỗ trợ ứng dụng 10 Gigabit Ethernet

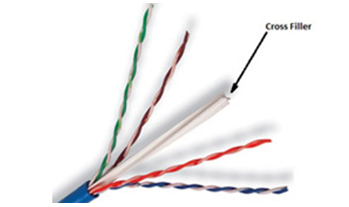

Hình ảnh cáp mạng cat6

Cáp Cat6A là gì

Sự ra đời của Category 6A nhằm đáp ứng yêu cầu truyền dữ liệu ở tốc độ cao hơn với khoảng cách xa hơn. Do đó, cấu tạo của Cat. 6A đặc biệt hơn hẳn so các loại khác. Cat6A thường có thêm lớp vỏ bọc giáp hoặc lớp vỏ nhựa cáp được làm dày hơn để hạn chế nhiễu từ bên ngoài. Với băng thông 500 MHz gấp đôi so với Cat6, Cat6A cung cấp hiệu suất tốt hơn và hỗ trợ ứng dụng 10 Gigabit Ethernet lên đến khoảng cách 100 m.

Cáp Cat5 là gì ?

Cáp mạng Cat5 (Cable Category 5) là cable loại 5 theo tiêu chuẩn IEEE, nó bao gồm 4 cặp dây xoắn vào nhau ( có tác dụng giảm độ nhiễu tín hiệu và bớt bức xạ khi nằm gần các thiết bị điện tử khác), 4 cặp dây lại được nằm trong lớp vỏ bọc bằng nhựa PVC dùng để truyền dẫn tín hiệu trong hệ thống mạng, tốc độ truyền dữ liệu có thể đạt tới 100BASE-TX (fast Ethernet). Về cơ bản, cáp mạng cat5 bao gồm 3 lớp :

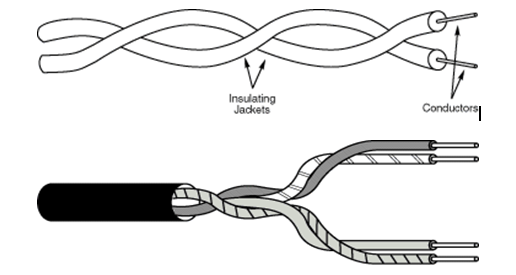

Hình ảnh cáp mạng xoắn

Cáp mạng có lớp lõi kim loại, (có thể bằng đồng, bằng hợp kim, thường là lõi đặc (solid)

– Lớp nhựa bao lõi đồng

– Lớp vỏ bọc

Cáp mạng Cat5 loại thường có đường kính lõi tiêu chuẩn là 24AWG (0.511mm), tuy nhiên trên thực tế, nhiều loại cáp mạng cat5 có đường kính dao động trong khoảng 0.4 – 0.5mm, điều này có ảnh hưởng không nhỏ tới lưu lượng băng thông, tuy nhiên, nó vẫn đáp ứng tốt với những hệ thống mạng LAN văn phòng ko yêu cầu cao về mặt tốc độ, hiệu suất và băng thông ko nhiều.

Cáp Cat5e là gì:

Cáp Cat5e (viết tắt của Category 5, enhanced) là loại cáp tương tự như cáp Cat. 5 nhưng đáp ứng được các tiêu chuẩn cao hơn trong việc truyền dữ liệu. Trước đây, Cat 5 rất phổ biến trong các hệ thống mạng, tuy nhiên ngày nay Cat5e gần như thay thế hoàn toàn Cat5 trong quá trình lắp đặt mới. Hơn nữa, Cat5e ít bị nhiễu chéo (cross-talk) hơn so với Cat. 5 và hỗ trợ ứng dụng Gigabit Ethernet (tốc độ truyền tín hiệu 1000 Mbps).

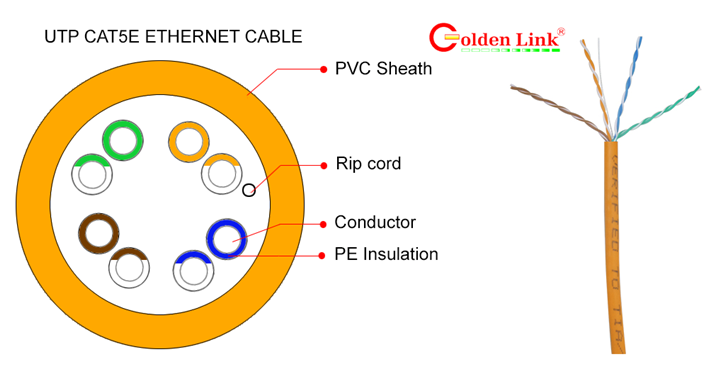

Hình ảnh cáp mạng Cat5e

Trong mỗi loại cáp Cat5, Cat5e, Cat6 đều được phân ra thành các loại UTP, STP.

Cáp UTP là gì?

Cáp mạng, hay cáp xoắn đôi không chống nhiễu – UTP ( Unshielded Twisted Pair) là loại cáp phổ thong nhất, đây là loại cáp thường, nó chỉ bao gồm các thành phần cơ bản là 4 cặp đôi xoắn, 1 lớp vỏ bảo vệ, loại cáp này phổ thông là bởi vì nó đáp ứng tốt các vấn đề về băng thông, giá thành rẻ.

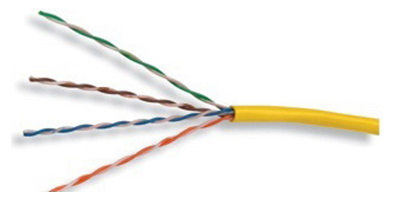

Hình ảnh cáp mạng UTP

Cáp STP là gì ?

Cáp xoắn đôi chống nhiễu – STP ( Shielded Twisted Pair) Là loại cáp trong đó hai dây dẫn xoắn với nhau tạo thành một đôi và có lớp vỏ bọc chống nhiễu tùy theo từng loại. Loại cáp 4 đôi sử dụng phổ biến trong hệ thống mạng Ethernet.

Trong dòng cáp xoắn đôi chống nhiễu – STP được chia ra làm hai dòng đó là FTP và SFTP

Cáp FTP là gì?

Cáp mạng FTP (Foiled Twisted Pair) Là dòng cáp xoắn đôi chống nhiễu thông thường. Cáp được cấu tạo gồm 4 cặp dây xoắn đôi để truyền tín hiệu. Bọc bên ngoài 4 cặp dây này là lớp lá nhôm có tác dụng chống nhiễu điện từ (EMI). Ngoài cùng là lớp vỏ bọc bằng nhựa.

Hình ảnh cáp mạng STP

Chuẩn cáp FTP có khả năng chống nhiễu tốt hơn dòng UTP vì được trang bị thêm lớp nhôm chống nhiễu. Tuy nhiên trong quá trình sử dụng, chuẩn cáp này vẫn có thể bị nhiễu tín hiệu vì chưa giảm nhiễu triệt để. Chính vì vậy mà người ta đã thêm một số chi tiết để nâng cao khả năng chống nhiễu cho FTP, đó chính là chuẩn cáp xoắn đôi SFTP.

Cáp SFTP (Shielded Foiled Twisted Pair)

Là dòng cáp xoắn đôi chống nhiễu cải tiến. Cáp được cấu tạo gồm 4 cặp dây xoắn đôi để truyền tín hiệu. Bọc bên ngoài 4 cặp dây này là 1 lớp lá nhôm và 1 lớp lưới nhôm có tác dụng chống nhiễu điện từ (EMI) ngoài ra cáp còn được trang bị thêm một sợi dây đồng để tiếp mát (giúp nâng cao khả năng chống nhiễu). Ngoài cùng là lớp vỏ bọc bằng nhựa. Hình ảnh cáp mạng Golden Link SFTP Hiện nay trên thị trường, người tiêu dùng rất khó để phân biệt giữa FTP và SFTP vì cấu tạo khá giống nhau của hai chuẩn cáp này. Chính vì thế khi mua cáp SFTP quý khách hàng cần chú ý kiểm tra cấu tạo bên trong của cáp xem có đúng chuẩn SFTP hay không trước khi mua hàng. Để đảm bảo sản phẩm đúng chuẩn cáp hay không quý khách hàng cần lưu ý những điểm sau:

	Chuẩn cáp SFTP	Chuẩn cáp FTP
Bốn cặp dây xoắn đôi	Có	Có
Lớp lưới nhôm 72 sợi chống nhiễu	Có	Không
Lớp lá nhôm bọc ngoài	Có	Có
Sợi dây đồng tiếp mát	Có	Có
Dây dù trợ lực	Có	Có
Vỏ nhựa PVC bọc ngoài	Có	Có

Xem thêm : Cáp mạng amp chính hãng
